详细介绍 / Details

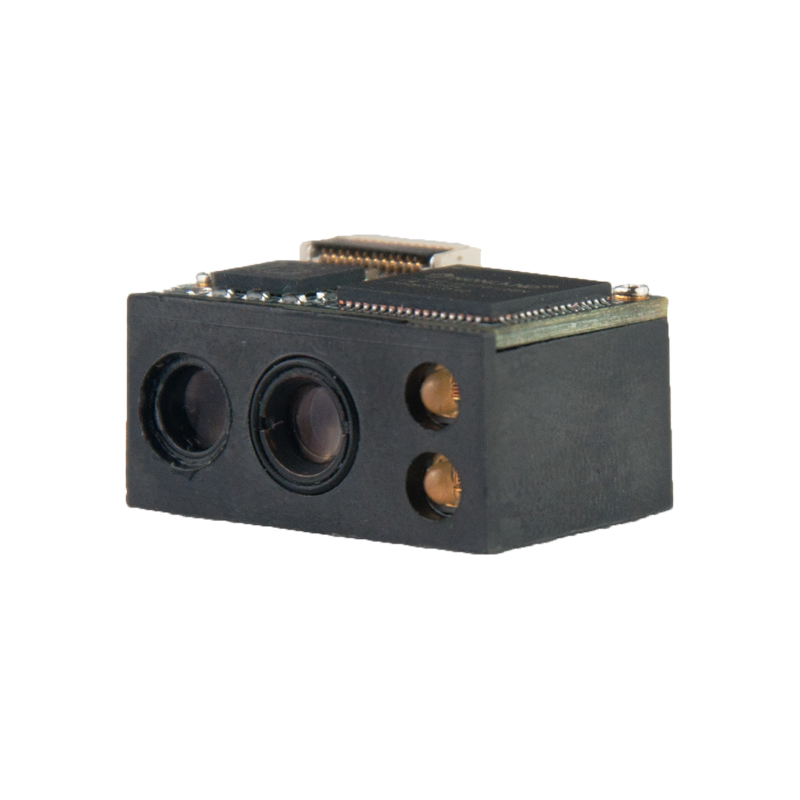

EM3096二维扫描模块，应用了国际领先的芯片化新大陆智能图像识别技术，开创影像式二维码识读引擎的新时代。二维解码芯片，将先进的图像识别算法与先进的芯片设计与制造技术完美融合，可识读各类主流一维条码及标准二维条码（PDF 417、QR Code Model 1/2、Micro QR和Data Matrix的各种版本），还支持识读GS1-DataBarTM(RSS)条码，包括Limited、Stacked、Expanded等版本。
【行业应用】
1、EM3096二维扫描模块嵌入智能平板终端，用于智慧医疗、仓储物流行业
2、EM3096二维扫描模块嵌入智能POS机，用于支付宝、微信扫码支付
【产品特性】
◆桌越的二维解码技术
采用核心
解码技术，可快速识读各类品质的条码。
◆接口丰富
提供USB和TTL232接口，满足更多接口需求。
◆高集成度
解码板和摄像头一体化设计，体积减小到极致，可满足各类极小型化应用的需求。
◆绿色低功耗
采用自主核心技术，大大降低运行功耗，延长设备使用寿命。
【应用场景】
二维扫描模块EM3096可很方便地嵌入到各种OEM产品中应用，并提供完整、齐全的一维和二维条形码扫描解决方案。如：手持式，便携式以及固定式条码采集器、POS终端、工业平板、手持设备、医用诊断和分析设备、彩票终端和彩票验票器、工业服务出入口控制终端、轻薄型便携设备、排队叫号设备、证件制造设备、物流柜、智能家居储物柜（包裹提取终端）等。
【产品参数】
|
扫描性能 |
||
|
图像传感器 |
752×480 CMOS |
|
|
处理器 |
Newland IOTC 二维解码芯片 48MHz |
|
|
照明 |
红光LED 625±10 nm |
|
|
识读码制 |
2D |
PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）, QR Code |
|
1D |
Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey等 |
|
|
识读精度 |
≥ 5mil |
|
|
识读景深* |
EAN13 (13mil) |
55mm - 185mm |
|
Code 39 (5mil) |
55mm - 100mm |
|
|
PDF 417 (6.67mil) |
40mm - 130mm |
|
|
Data Matrix (10mil) |
40mm - 135mm |
|
|
QR Code (15mil) |
40mm - 160mm |
|
|
符号反差 |
≥ 30%反射差异 |
|
|
识读角度** |
旋转360°，倾斜±55°，偏转±55° |
|
|
视场角度 |
水平36°，垂直23° |
|
|
机械/电气参数 |
||
|
通讯接口 |
TTL-232，USB（可选） |
|
|
额定功耗 |
0.76 W |
|
|
工作电压 |
3.3±10% VDC |
|
|
电流 @ 3.3 VDC |
工作电流 |
230 mA |
|
待机电流 |
4 mA（不支持USB通讯）；7 mA（支持USB通讯） |
|
|
休眠电流 |
<5 uA |
|
|
外观尺寸 |
21.17(W)×14.6(D)×11.52(H)mm |
|
|
重量 |
5.0克 |
|
|
环境参数 |
||
|
工作温度 |
-20℃~ +60℃ |
|
|
储存温度 |
-40℃~ +80℃ |
|
|
工作湿度 |
5% ~ 95% ( 无凝结 ) |
|
|
环境光照 |
0 ~ 100000 lux（自然光） |
|
|
国际认证 |
||
|
FCC Part15 Class B, CE EMC Class B |
||
|
配件列表 |
||
|
开发板NLS-EVK3000 |
NLS-EM3000的开发板，带触发按键和蜂鸣器，具备RS-232和USB输出。 |
|
|
数据线 |
RS-232数据线 |
RS-232数据线，用来连接NLS-EVK3000和信息接收主机，带适配器插口。 |
|
USB数据线 |
USB数据线，用来连接NLS-EVK3000和信息接收主机。 |
|
|
电源适配器 |
5V电源适配器，配合RS-232数据线给NLS-EVK3000供电。 其输出为: DC5V, 2A; 输入为: AC100~240V, 50~60Hz. |
|
|
测试条件：环境温度=23℃；环境照度=300 LUX 测试条件：Code 39，3 Bytes；最小条空宽度=10mil；宽窄比=3:1；PCS=0.8；条码高度=11mm；测试距离=120mm；环境温度=23℃；环境照度=300 LUX |
||
